| 手冊下載 |
| 硬件參數 |
|
產品型號 |
EC043N-N9C |
|

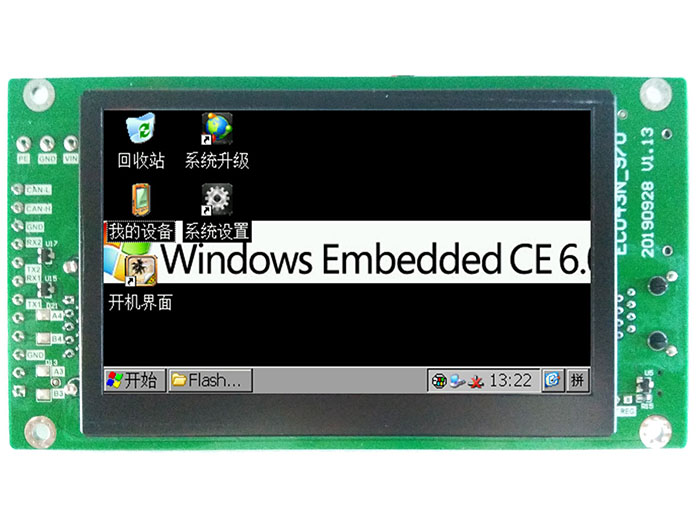

外觀 |

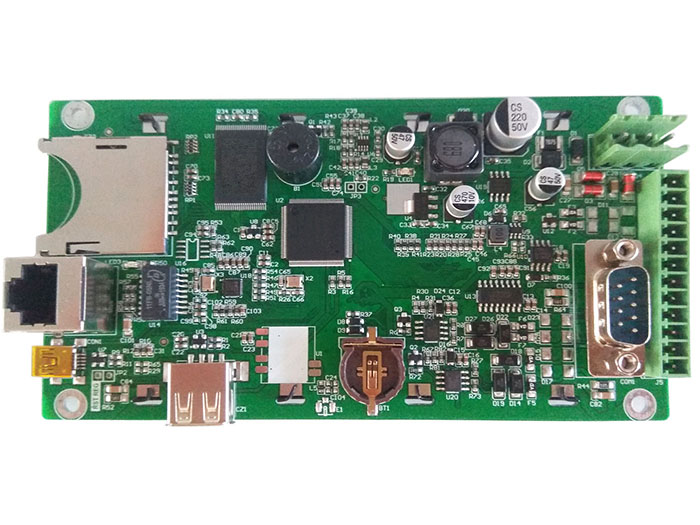

模組 |
|
顯示器 |
4.3英寸IPS屏，超寬可視角度 |
|
分辨率 |
480×272 |
|
背光 |
350亮度可調，LED背光 |
|
CPU |
300MHz ARM9（工業級） |
|
RAM |
64MB（工業級） |
|
Flash閃存 |
128MB（工業級） |
|
以太網 |
1路 （10/100M） |
|
USB Host |
1 |
|
USB Device |
1（選配WIFI時復用一路Host） |
|
WIFI |
可選配 |
|
CAN接口 |
可選配1路 |
|
RS-232接口 |
2 |
|
RS-485接口 |
2 |
|
RS-422接口 |
1（占用兩路RS-485） |
|
SD卡接口 |
1（支持?jǐn)U展32G） |
|
聲卡 |
- |
|
鐵電存儲器 |
選配：512字節，用于頻繁讀寫和高速實時保存數據（掉電保護） |
|
隔離IO |
- |
|
直流蜂鳴器 |
1 |
|
唯一ID |
支持，用于用戶程序加密 |
|
觸摸面板 |
電阻屏，同一像素點，單點100萬次以上 |
|
電源輸入 |
寬壓輸入DC7~40V，防雷防靜電 |
| 軟件特性 |
|
操作系統 |
Windows CE 6.0 R3 |
|
數據庫 |
SQLCE或者SQLite |
|
開發工具 |
VS2005/2008（C++、VB、C#）、Labview、組態王等 |
|
數據冗余 |
雙Boot程序，系統參數區、MBR雙重備份 |
|
文件系統 |
防讀寫掉電損壞，5萬次以上讀寫斷電測試 |
|
系統更新 |
使用PC或者設備上直接更新 |
|
開機畫面 |
自定義圖片、顏色、進度條，支持PC或者設備上直接更新 |
|
easyAPI |
支持所有接口的簡單函數操作，僅懂C也能操作 |
|
例程 |
提供所有接口（C++、VB、C#）一式三版本例程 |
|
網絡服務 |
VNC遠程桌面、Web server、FTP、Telnet、SMB服務等等 |
|
CE工具軟件 |
系統設置工具、界面設置、FTP設置、CAN和串口調試工具等等 |

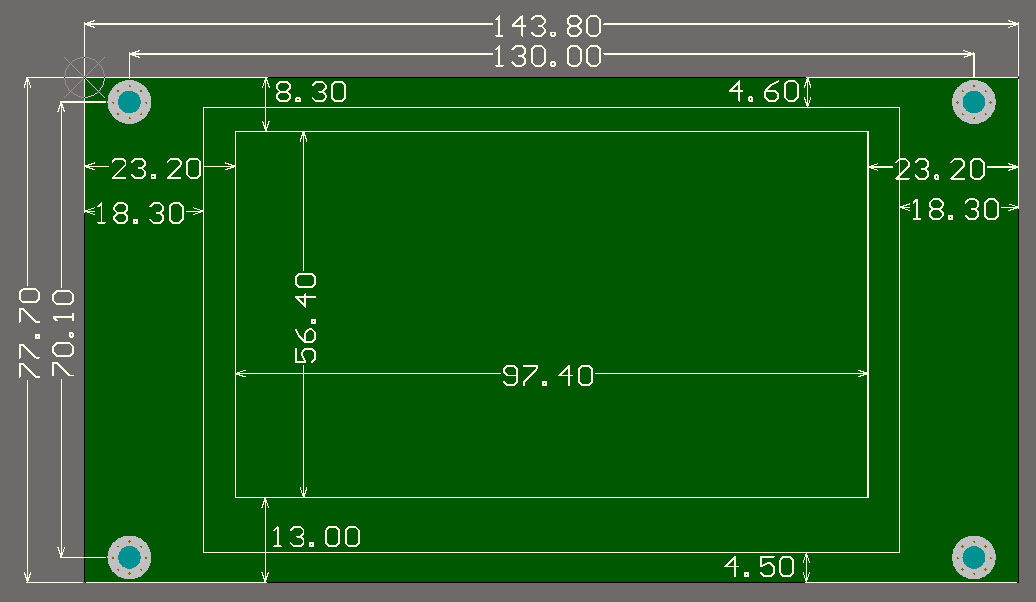

| 安裝尺寸 |
外型尺寸（帶4mm工藝邊）：143.8×85.7（單位mm）
LCD視窗尺寸：97.4×56.4（單位mm）
4個安裝孔大小：直徑3.54mm，與外型尺寸居中對稱
溫馨提示：
1) 部分產品應客戶需求，不去除上下4mm的工藝邊（帶工藝邊的外形尺寸為143.8×85.7），以增加安裝強度。下圖所示尺寸，不計入上下各4mm的工藝邊。
2) 如果實際應用中，使用到SD卡或者USB設備，請注意預留適當?shù)目臻g。
