WQT系列人機界面是佛山好易控智能科技有限公司開發的基于工業級高速ARM處理器的人機交互界面觸摸屏。
  支持和單片機、PLC，以及其他任何帶串口功能的設備通信；
  支持多種通信協議：mobus協議、PLC協議、自由協議（自定義通信指令、通信方式）等等；
  支持多個串口，每個串口可使用不同或相同的協議，可實現從一個（多個）串口獲取數據并處理，從另一個（多個）串口轉發；
  使用C（C++）宏指令，支持部分調用本公司easyAPI函數庫，例如實現MP3播放，實現文字語音播放，CAN接口操作等；
  宏指令支持調用：用戶編寫的基于VS2008的C/C++ lib靜態庫，實現用戶的數據處理功能；
  支持調用部分Win32 API函數；
  開機畫面更新：可設置開機啟動畫面，可以設為橫屏或者豎屏顯示。

    WQT系列人機界面所使用開發軟件：WQT Designer，為公司聯合創始人研發的一款高效的觸摸屏組態軟件。充分發揮硬件加速性能，使得用戶操作的觸摸屏，響應速度快、運行流暢！

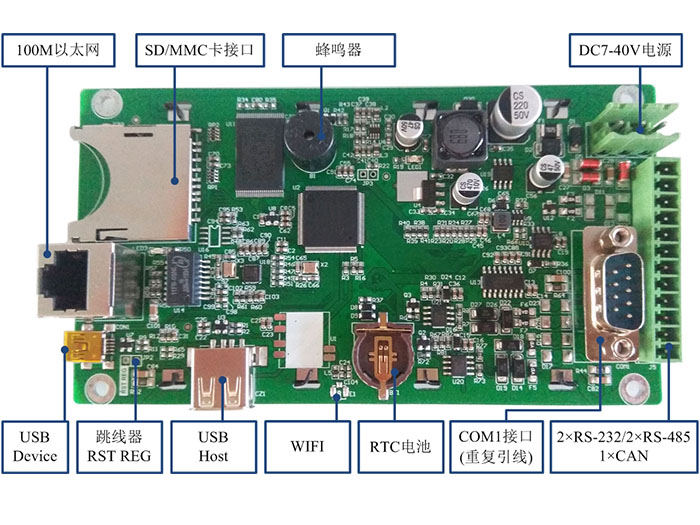

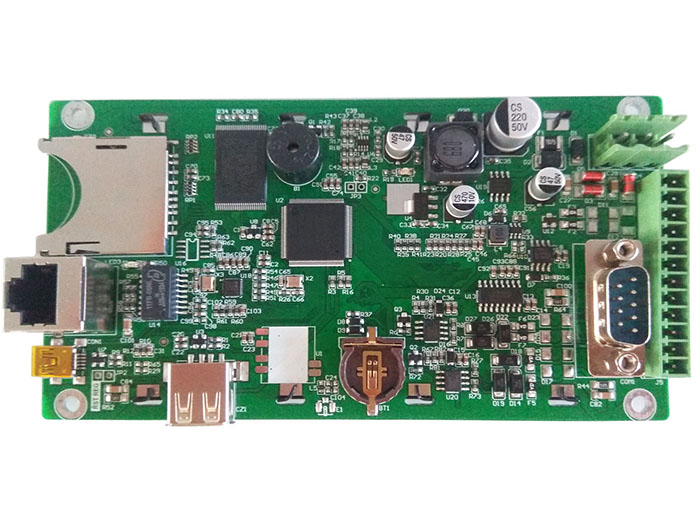

    觸摸屏主板所有元器件（除RTC電池外、不包含觸摸顯示屏）均為工業級、功耗低、可靠性高。

  串口屏單片機用戶：使用WQT Designer編輯畫面，并且添加元件，為每個元件設置一個或者多個關聯地址，實現關聯顯示；一般使用自由協議（或者Modbus協議），用簡單的宏指令讀寫元件關聯地址中的數據和讀寫串口數據，實現與單片機通信。——學會時間2天內。


  人機界面PLC用戶：編程思路與上面類似，一般使用用戶所選擇PLC的相應協議。——學會時間3天內。

  工控電腦使用其他串口設備或者串口工控模塊用戶：例如需要使用各種RS-232/RS-485數據采集模塊、控制模塊、傳感器。其中每個串口可以連接一個模塊，RS-485則可以連接多個模塊。該用戶以往一般使用Windows或者安卓工控機，如果有C語言基礎則上手比較快。——學會時間4天內。

    相對于用Windows或者安卓工控機，本產品優勢在于：
a）能更好、更快的實現漂亮的程序界面，同時在數據處理方面有一定的靈活性；
b）開發時間快；
c）成本低，卻又保留了流暢的用戶操作體驗。


  支持與當今市面上主流PLC通訊，如三菱MITSUBISHI、西門子SIEMENS、歐姆龍OMRON等；
  支持繪圖： 直線、圓弧、多線段、多邊形、橢圓、凹凸矩形、管道、刻度等；

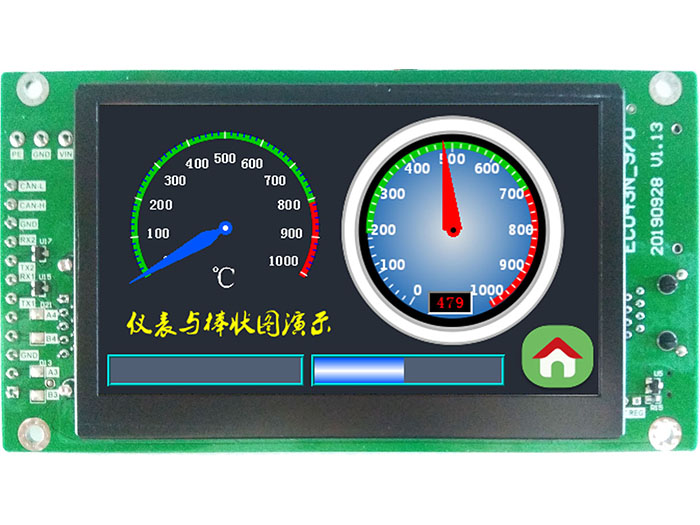

  支持多種組態元件：指示燈、位按鈕、多狀態按鈕、點陣/筆段數碼管、數值顯示器、字符顯示器、窗口容器、跑馬燈、動/靜態文本、動/靜態圖片、圖片動畫、棒狀圖、滑動條、儀表、實時/歷史趨勢圖/表格、各種功能按鈕、日期時鐘、報警條/報警顯示/報警記錄、流動塊、單選框、下拉框、配方表格/列表、菜單等；
  數據采集功能：可定時或條件設定對數據進行采集保存?？杀４娴接|摸屏、U盤、SD卡；

  報警：實時顯示報警信息，查看歷史報警記錄，并可保存到觸摸屏、U盤、SD卡；
  多級用戶口令權限設定；
  支持在線模擬、離線模擬；組態功能，無需連接觸摸屏即可實現模擬操作，使用串口模擬技術，電腦沒有串口，依舊可以監視工程運行中串口發出的數據，或者模擬寫入串口數據；電腦有物理串口，則也可以使用電腦模擬器代替觸摸屏操作測試；模擬時候也可以監視觸摸屏內部地址數據；

  支持自定義圖庫，支持從Windows 插入圖片；
  具有強大的圖庫：如三維指示燈，三維按鈕，電機，三維管道，風機，棒狀圖等，很多的圖形都帶有動畫屬性，可以設計出逼真的動畫效果；
  支持簡體、繁體中文、英文等語言，字體任意設定，大小隨心所欲，支持下劃線、斜體、粗體等效果；

    外型尺寸（不帶工藝邊）：143.8×77.7（單位mm）
    外型尺寸（帶4mm工藝邊）：143.8×85.7（單位mm）
    LCD視窗尺寸：97.4×56.4（單位mm）
    4個安裝孔大?。褐睆?.54mm，與外型尺寸居中對稱
溫馨提示：
    1) 部分產品應客戶需求，不去除上下4mm的工藝邊（帶工藝邊的外形尺寸為143.8×85.7），以增加安裝強度。下圖所示尺寸，不計入上下各4mm的工藝邊。
    2) 如果實際應用中，使用到SD卡或者USB設備，請注意預留適當?shù)目臻g。
